产品概述

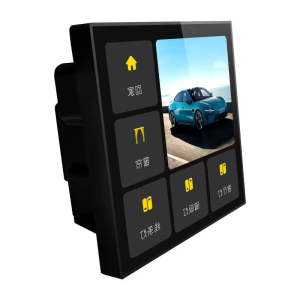

CY-TPO4A 4寸智能触摸屏是一款专为智能家居和工业控制设计的交互终端设备,采用RS485通讯方式,支持界面和指令完全自定义。产品具有4页24个可编程按键,480×480高分辨率显示,86标准底盒安装设计,满足各类场景的控制需求。
产品特点
- 全自定义界面
- 支持按钮名称、图标自定义
- 可修改按键发送指令
- 免费提供界面配置软件
- 人性化设计
- 左右滑动切换页面
- 触摸提示音可调
- 屏幕亮度可调节
- 待机时间可设置
- 稳定通讯性能
- RS485通讯接口
- 默认波特率9600bps
- 调试串口方便配置
- 优质显示效果
- 4寸IPS液晶屏
- 480×480分辨率
- 多角度清晰可视
- 便捷安装
- 标准86底盒安装
- 紧凑尺寸:86×86×27mm
- 一体化面板设计
技术规格
项目 | 参数 |
---|---|
基本参数 | |
产品型号 | CY-TPO4A |
产品名称 | 4寸智能触摸屏 |
输入电压 | DC4.5-30V |
待机功耗 | 0.5W-1.3W |
显示参数 | |
屏幕尺寸 | 4英寸 |
分辨率 | 480×480 |
显示器类型 | IPS液晶屏 |
通讯参数 | |
通讯方式 | RS485 |
默认波特率 | 9600bps |
调试接口 | RS485 |
功能参数 | |
页面数量 | 4页 |
按钮数量 | 24个(每页6个) |
音频输出 | 蜂鸣器×1 |
物理参数 | |
外形尺寸 | 86×86×27mm |
安装方式 | 86底盒安装 |
工作温度 | -10℃~50℃ |
存储温度 | -20℃~60℃ |
安装指南
1. 安装步骤
- 断开电源,确保安全
- 移除原有86面板
- 将触摸屏嵌入86底盒
- 固定面板螺丝
- 连接电源线(DC4.5-30V)
- 连接RS485通讯线
2. 接线说明
- 电源接线:红线接正极,黑线接负极
- RS485接线:A+接A+,B-接B-
- 调试接口:与主通讯接口共用
使用说明
1. 基本操作
- 按键操作:轻触按键执行预设功能
- 页面切换:左右滑动切换4个页面
- 返回主页:长按空白区域2秒

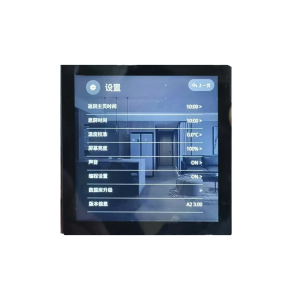

2. 系统设置
- 长按屏幕右下角红圈位置5秒进入设置界面
- 可设置以下参数:
- 屏幕亮度(5级可调)
- 触摸提示音(开/关)
- 待机时间(1-30分钟)
- 恢复出厂设置
3. 界面自定义
- 通过配置软件连接调试串口
- 可自定义:
- 按键名称和图标
- 按键发送指令
- 页面布局和背景
- 保存配置并上传至触摸屏
维护保养
- 定期用柔软干布清洁屏幕
- 避免使用腐蚀性清洁剂
- 确保设备通风良好
- 定期检查接线是否松动
注意事项
- 请勿超过额定电压供电
- 安装时注意防水防潮
- 非专业人员请勿拆卸设备
- 避免尖锐物品划伤屏幕
- 雷雨天气建议断开通讯线路
售后服务
- 质保政策:自购买日起1年质保
- 技术支持:提供远程配置指导
- 维修服务:质保期内非人为损坏免费维修
配件清单
- 触摸屏主机×1
- 安装螺丝×2
- 使用说明书×1
- 保修卡×1
- 配置软件U盘×1(可选)
本产品支持OEM/ODM定制,可根据客户需求进行功能扩展和界面定制。产品规格如有变更,恕不另行通知,请以实际产品为准。
